图解11cj33《通风采光天窗》

11cj33《通风采光天窗》对市面上大多常用薄型通风天窗、流线型通风天窗和电动采光排烟天窗的结构、性能特点、规格尺寸等有详尽解释。本文将通过图文方式带大家初步了解图集中的天窗。

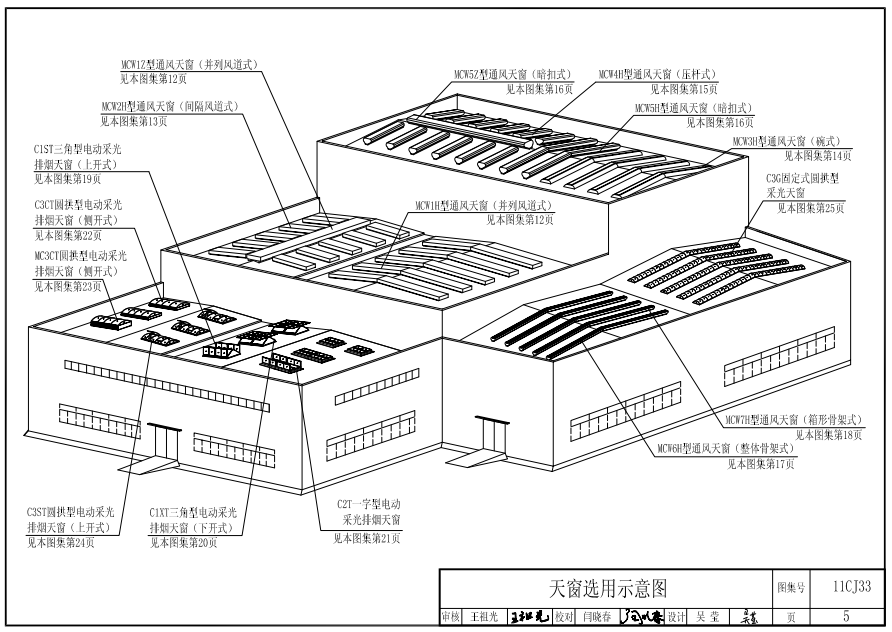

一、天窗布置图解

1、薄型通风天窗：mcw1型、mcw2型通风天窗既可横向布置（顺坡布置），也可纵向布置（屋脊布置）；

2、流线型通风天窗：mcw4型、mcw6型、mcw7型通风天窗横向布置，mcw5型通风天窗既可横向，也可纵向；

3、电动采光排烟天窗：三角形、圆拱型、一字型电动采光排烟天窗多以横向布置。布置图解请参考11cj33《通风采光天窗》下图：

二、结构图解

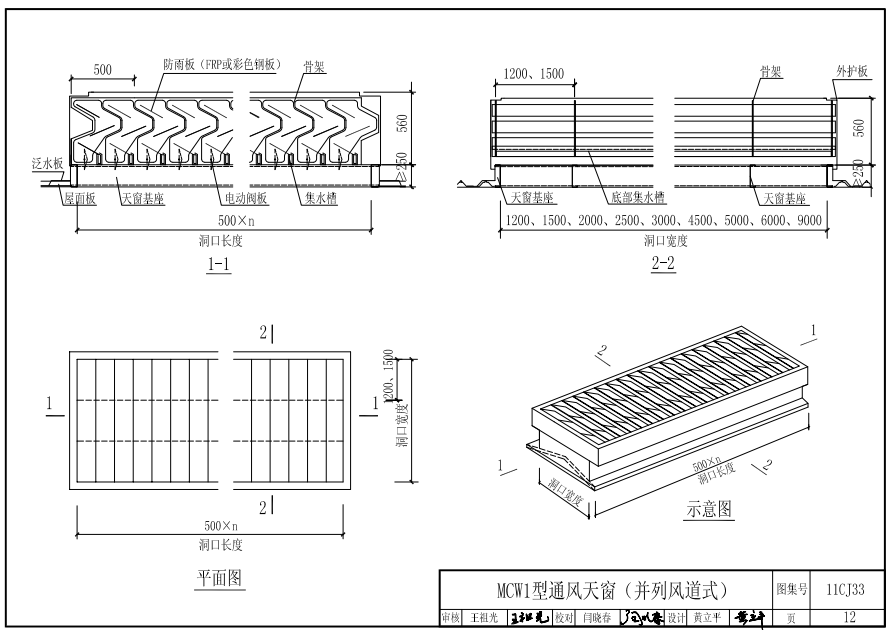

1、并列风道式通风天窗（mcw1）、间隔风道式排烟天窗（mcw2）由泛水板、防雨板、骨架、电动阀板、集水槽、外护板等结构组成，喉口长度为1200mm-9000mm。

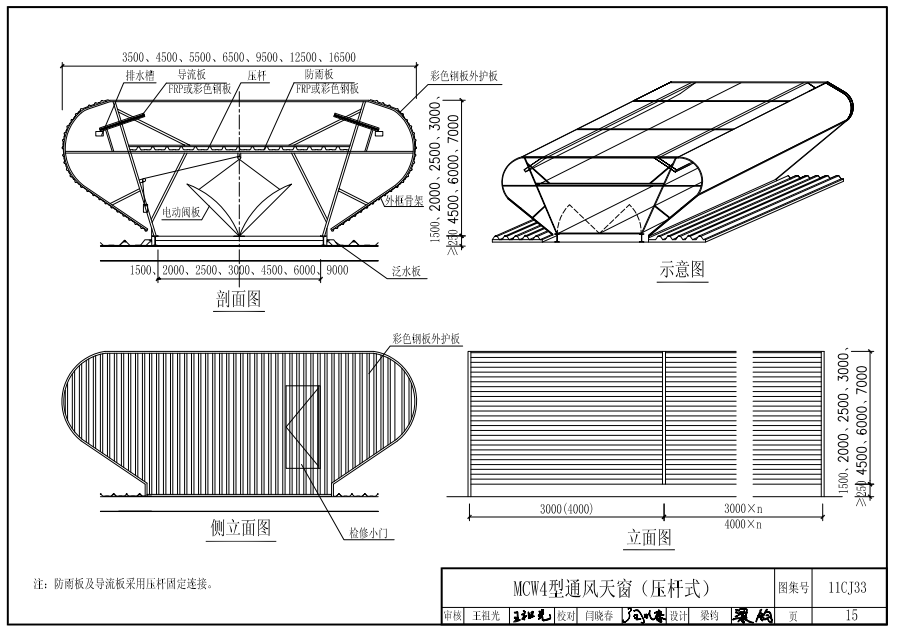

2、流线型通风天窗由排水槽、导流板、防雨板、泛水板、外框骨架、电动阀板、外护板、收边板、端头板等结构组成，喉口尺寸为1500mm-9000mm。

3、电动采光排烟天窗主要由窗框、窗扇、窗体、电动推杆、电控箱等结构组成，三角形天窗和一字型天窗的洞口宽度尺寸为1000mm-3000mm，圆拱型天窗的洞口宽度尺寸为2000-6000mm。

11cj33《通风采光天窗》图集下载链接：http://www.lufulai.com.cn/download/。
