国标图集21j621-1《天窗》中的平屋面平天窗合集

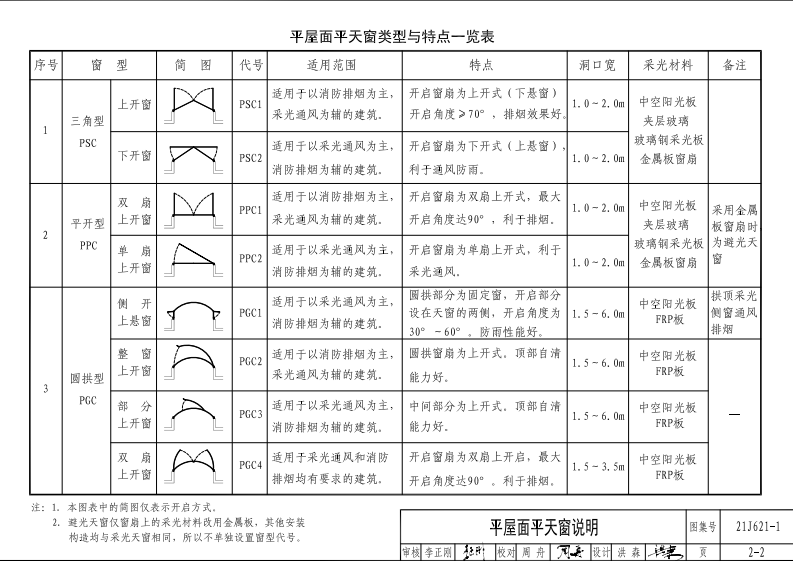

  根据 21J621-1《天窗》图集，平屋面平天窗窗型主要有以下几种 ：

一．三角型天窗（PSC）

  三角型排烟天窗（上开窗）在21J621-1《天窗》图集中窗扇向上开启，即下悬窗形式，开启角度≥70°，排烟效果良好，采光材料常采用中空阳光板、FRP 采光板或是安全夹层玻璃。

  三角型天窗（下开窗）窗扇向下开启，即设置为上悬窗，有助于通风防雨，三角型的外形设计，使其夏季不易积水，冬季不易积雪?？梢宰龀傻ヌ迨?，也可以做成连体式。

二．平开型天窗（PPC）

  平开型天窗（双扇上开窗）主要适用于以消防排烟为主、采光通风为主的建筑，窗扇采用两扇窗向上开启的形式，开启角度可以达到 90°，当窗扇完全开启时，通风排烟量较高。

  一字型天窗（平开型单扇上开窗）可以安装在以采光、通风为主，消防排烟为辅的建筑屋顶上面，窗扇的开启窗扇采用的是单扇上开模式，有助于自然采光和通风。

三．圆拱型天窗（PGC）

  圆拱型（侧开上悬窗）天窗安装在以采光通风为主，消防排烟为辅的建筑屋顶上，主要作用是采光和通风，兼具部分排烟功能。电动启闭式通风天窗的开启窗扇为侧向开启，防雨性能强。

  圆拱型天窗（整窗上开窗）窗扇为上开式，顶部圆拱型设计，自清洁能力较好，采光材料部分只能用中空阳光板或是 FRP 采光板。

  圆拱型天窗（部分上开窗）开启方式为中间部分向上开启，顶部也是拱形设计，自清洁性能佳。

  圆拱型天窗（双扇上开窗）目前主要被应用到对采光通风和消防排烟均有一定要求的建筑中，如物流仓储、轨道交通、机械加工、汽车制造、能源电力、航空航天等。当天窗完全开启时，开启角度可达到 90°，有助于消防排烟和通风。

  综上所述，国标图集21j621-1《天窗》中的平屋面平天窗有三角型天窗（PSC）、平开型天窗（PPC）、圆拱型天窗（PGC）三种，依据窗扇开启形式不同还可以细分。
