厂房排烟天窗参考图集21j621-1《天窗》

一、适用范围与功能定位

图集适用于各类新建、改扩建工业建筑工程，从钢结构厂房到混凝土屋面工业建筑，均能依据21j621-1《天窗》选型。其排烟天窗功能涵盖 “采光排烟”“采光泄爆” 等复合场景，例如平屋面平天窗中的三角型、圆拱型窗型，可通过电动或消防联动开启，满足《建筑防烟排烟系统技术标准》GB 51251-2017 的排烟面积与开启时效要求。在厂房设计中，排烟天窗的抗风压性能（正压 3.2kPa，负压 2.9kPa）、水密性（稳定加压 560Pa 不渗漏）等参数，直接关联天窗的结构安全性与耐久性。

二、内容架构

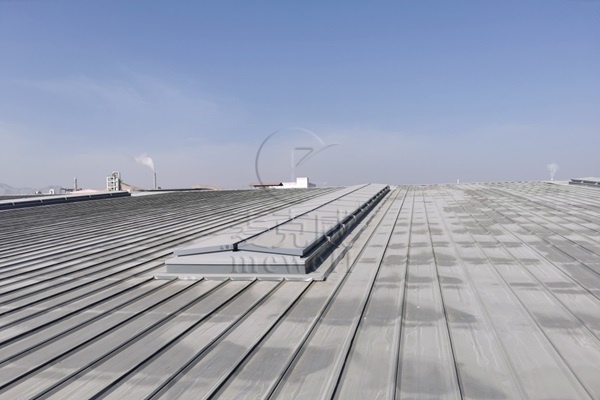

窗型分类：平屋面罩体天窗、平屋面平天窗、钢天窗架天窗、屋面采光带、坡屋面天窗、地下室天窗、导光管采光。其中平屋面平天窗是工业厂房常用窗型，包括三角形电动排烟天窗、一字形采光电动排烟天窗、圆拱型电动排烟天窗，根据开启方式分为上开式、下开式、侧开式电动采光排烟天窗。

材料与性能：采光材料如聚碳酸酯（PC）板、玻璃纤维增强聚酯（FRP）板等，PC 板透光率≥70%，具有优异的抗黄变和抗冲击性；FRP采光板透光率≥55%，兼顾阻燃性（氧指数≥26%）与抗紫外线能力，适配厂房高负荷使用环境。

安装构造：针对压型金属板、钢筋混凝土等不同屋面，图集提供基座安装详图（如屋脊处泛水板构造、预埋件间距≤600mm），确保排烟天窗与屋面系统的防水、抗风性能。

三、技术优势：

消防联动智能化：电动开窗机支持烟感、温感联动，60 秒内可开启全部窗扇，且控制方式涵盖通用型、智能网络型，适配不同厂房需求。

结构防水体系：采用结构防水技术，如三角型电动采光排烟天窗的内型材一体成型，自带内排水结构，不依赖任何粘胶填缝堵漏，消除渗漏隐患，降低工业厂房后期维护成本。

21j621-1《天窗》以工业、民用需求为导向，通过技术集成与标准革新，成为厂房排烟天窗从设计到施工的核心参考。
