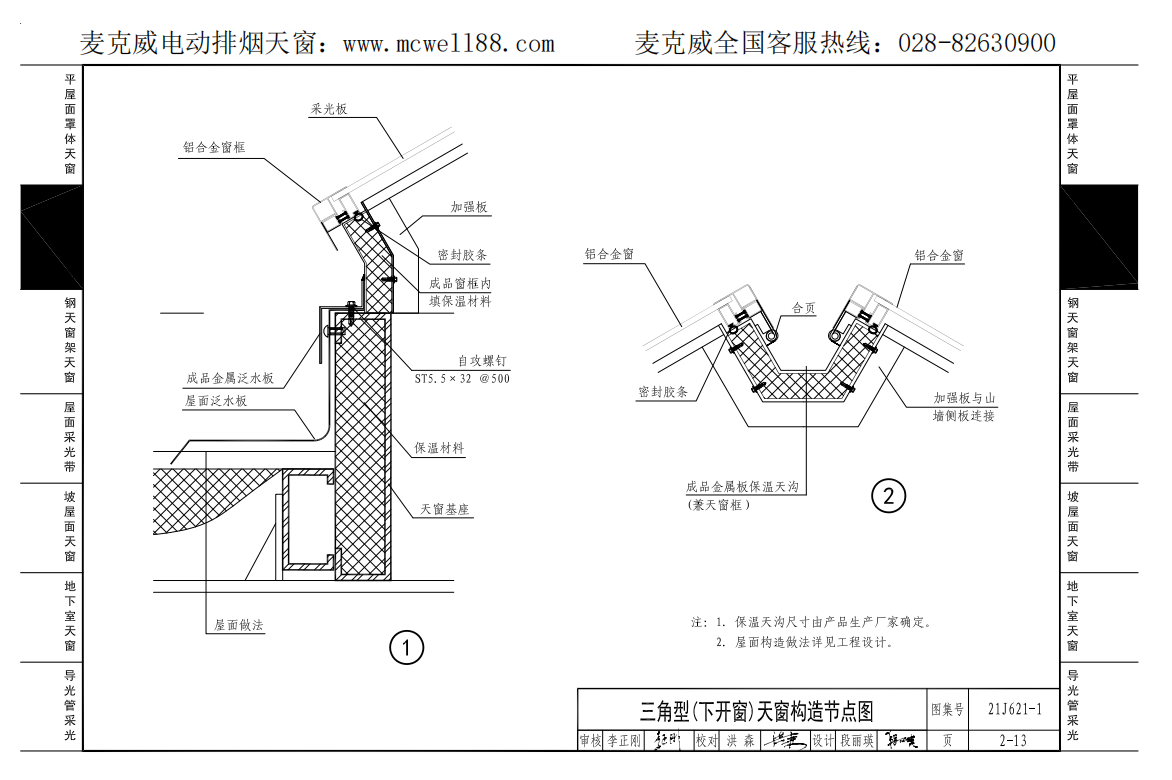

21J621-1《天窗》三角型（下开窗）天窗构造节点图
天窗构造节点是否合理，关乎到天窗结构的稳定性和使用寿命，及能否承受外界风荷载、雪荷载，能否抗震等。所以在设计天窗时，其构造节点是重点注意事项。
麦克威参编的国标图集21J621-1《天窗》，对电动采光排烟天窗的扇面、窗框、泛水板、保温天沟等联结节点做出详细示意图解释，可供设计、施工等相关人员参考。下面为三角型电动采光排烟天窗（下开式）的具体示意图，其他窗型示意图请下载该图集参考，下载地址：http://www.lufulai.com.cn/download/。
