21j621-1天窗国标图集：三角型、平开型、圆拱型天窗

21j621-1天窗国标图集概述了7大类天窗，包括平屋面罩体天窗、平屋面平天窗、钢天窗架天窗、屋面采光带、坡屋面天窗、地下室天窗、导光管采光系统。其中平屋面平天窗常应用在工业建筑，分为三角型、平开型和圆拱型天窗三大类。

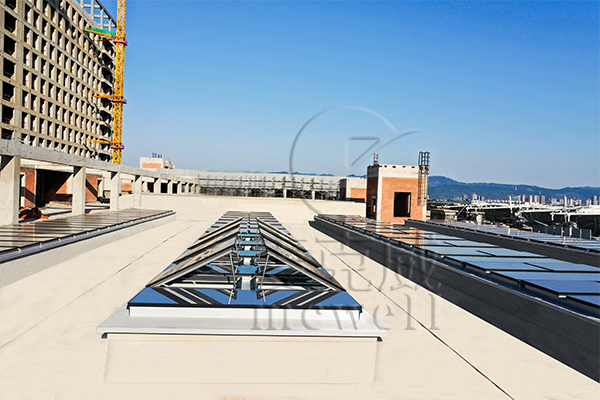

三角型天窗依据开启方式可细分为上开窗和下开窗。上开窗适用于以消防排烟为主、采光通风为辅的建筑，开启角度大于70°，排烟效果显著；下开窗则更侧重于采光通风，开启至水平状态，利于通风防雨。21j621-1天窗国标图集中，该天窗洞口宽度在1.0 - 2.0m之间，采光材料多样，如中空阳光板、夹层玻璃、FRP采光板等。

平开型天窗有双扇上开窗和单扇上开窗两种。双扇上开窗最大开启角度达90°，排烟性能优越，适用于消防排烟需求高的建筑；单扇上开窗则在采光通风方面表现出色。这两种窗型的洞口宽度同样为1.0 - 2.0m，采光材料选择丰富。

圆拱型采光排烟天窗形式多样，有侧开上悬窗、整窗上开窗、部分上开窗和双扇上开窗。侧开上悬窗圆拱部分固定，两侧开启，防雨性能佳；整窗上开窗顶部自清能力好；部分上开窗中间上开，兼具采光与通风优势；双扇上开窗最大开启角度90°，排烟效果良好。其洞口宽度在1.5 - 6.0m之间，采光板多采用中空阳光板或FRP板。

在实际工程中，天窗的选用需综合考虑建筑功能、环境因素、天窗性能等。
