现代工业厂房愈发注重提升内部工作环境质量，常通过安装通风采光天窗来实现厂房内部通风换气，在为厂房内部带来新鲜空气的同时，还能及时排出影响工人健康和产品质量的大量余热、污浊气流和有害气体。安装屋面通风天窗既然如此有用，那你清楚它的具体结构布置是怎么样的吗？
其大体分为电动采光排烟天窗、薄形通风天窗和弧线型通风天窗三类，今天将从中选取较具有代表性的几款屋面通风天窗为大家作结构布置的详尽分析：
一、电动采光排烟天窗

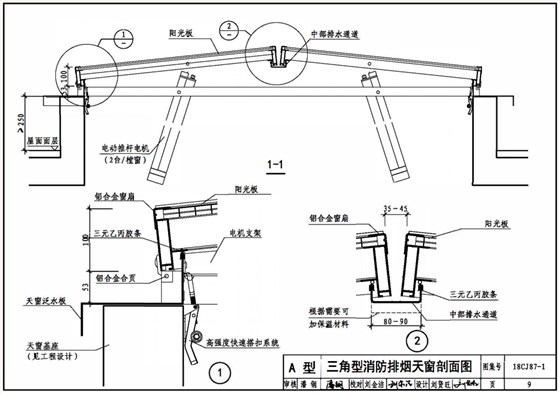

三角型电动排烟天窗:从剖面图看，窗扇之间预留一定的中部排水通道，窗扇型材使用铝合金型材，窗扇板材选用采光型或非采光型材料，窗扇与窗体之间的连接使用铝合金合页。
三角形天窗结构示意图

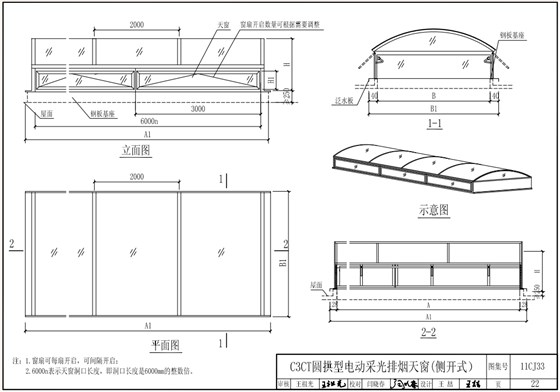

圆拱型采光排烟天窗结构示意图

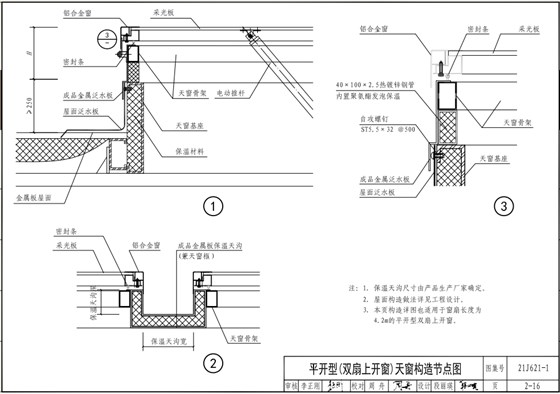

一字型排烟天窗结构示意图
二、薄形通风天窗
MCW1型薄形通风天窗：整体结构较为简单，方便运输和现场组装，主要由骨架、防雨板、排水槽、外护板和泛水板构成，启闭式薄形通风天窗需选配电动阀板。
MCW1型薄形通风天窗结构示意图
三、弧线型通风天窗

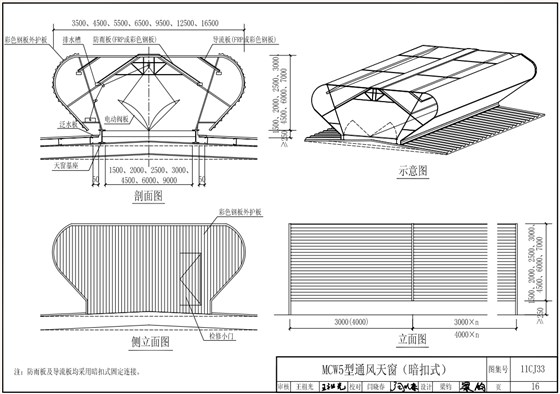

MCW5型通风天窗：外观上呈优美圆弧形状，其体积较大，通风排烟量大，防雨板和导流板采用隐藏式固定，可避免直接在上面钻孔造成的漏水隐患。
MCW5型通风天窗结构示意图
MCW4型通风天窗结构示意图
不同的屋面通风天窗，其内部结构千差万别，设计时需特别注意！本文所有结构示意图，均来自于现行使用的国标天窗图集，更多详细结构参数可在本网站下载图集浏览！
