    电动排烟采光天窗通用控制系统概述

    2022-10-26 16:00:27

    参考18CJ87-1国标图集,开窗控制机到电动排烟采光天窗,电流从主回路线由钢管包裹至分线盒,由此实现电动排烟天窗的开闭,而天窗既可单个开启,也可集中开启。

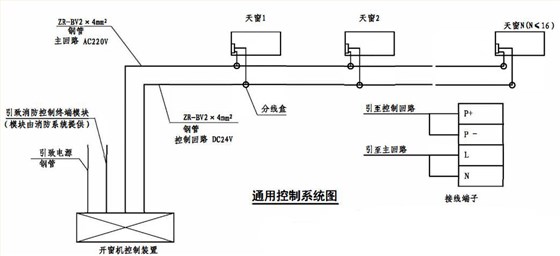

    通用控制系统布置图

    电动排烟采光天窗的通用控制系统布置图如上方所示,仅供参考,但仍需注意以下几点注意事项:

    1、布线应用钢管敷设,且在同一钢管内不允许有同一颜色的导线。

    2、天窗的接线端子处应设有分线盒,且其距接线端子应小于100mm,在每一个分线盒处要留有一定的余量,以利于后续的接线工作。

    3、配线时,从控制器到末樘天窗的导线禁止中间剪断

    4、控制器到配电柜的线径,原则上不小于主回路线,布线距离不应大于10m,超过10m应根据实际情况加粗线径

    5、屋面排烟天窗的开窗机参数:电源 AC220V ,额定电压:AC220V ,额定电流:0.56A ,推拉力:1000N

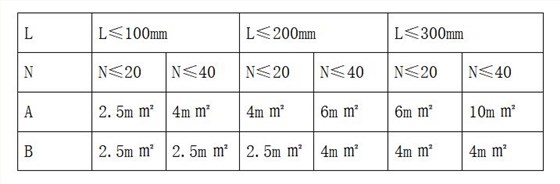

    钢结构电动排烟天窗的导线横截面积选型可参考以下数据:L:控制器至末端开窗机的距离 N:开窗户数量 A:主回路导线的横截面积 B:控制回路导线的横截面积

    导线横截面积参考值


    以上电动排烟采光天窗的布线参数仅供参考,如需咨询专业技术问题,可来电咨询通风采光天窗专家麦克威:028-82630900。
