19ci87-2采光通风天窗的电气控制系统设计

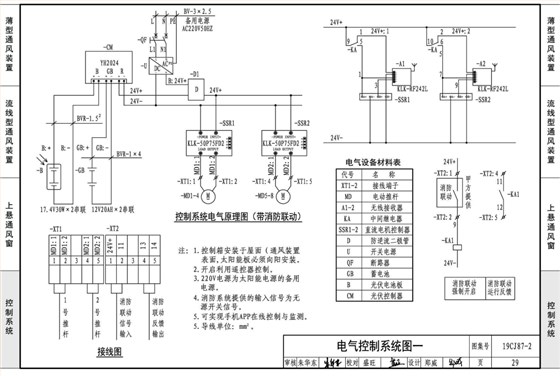

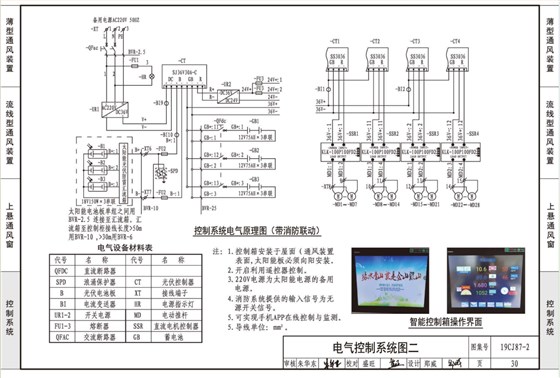

19ci87-2采光通风天窗图集的电气控制系统，采用太阳能绿色电源与外接动力电源相结合的方式。太阳能绿色电源作为主要能源，既环保又节能，充分利用了可再生能源，减少了对传统能源的依赖。外接动力电源则作为备用，保障在太阳能不足等特殊情况下，天窗仍能正常运行，确保了系统的可靠性和稳定性。

配置了风速仪、雨水传感器、烟雾传感器等多种智能化控件，这些控件如同系统的 “感知器官”。在大风天气，风速仪检测到风速超标后，系统会自动启动关闭程序，防止工业厂房电动天窗受损；雨水传感器能敏锐感知降雨，及时关闭天窗，避免雨水进入室内。在火灾发生时，烟雾传感器迅速响应，将信号传至控制系统，联动消防系统，自动开启天窗进行排烟，为人员疏散和消防救援创造有利条件。

该电气控制系统还支持手机 APP 远程控制，用户可以通过手机随时随地对天窗进行操控和监测，查看天窗的开启角度、运行状态等信息，方便又快捷。而且，整个系统使用 24V 安全电压，极大地降低了安全风险，保障了人员和设备的安全。

19CJ87 - 2采光通风天窗的电气控制系统设计，实现了智能化、高效化、安全化的目标。
